Описание и преимущества:
Широкая рабочая область 500(X) x 400(Y) x 155(Z) мм
Простое и удобное в использовании программное обеспечение Roland SRP Player, поставляемое в комплекте
Высокий уровень безопасности

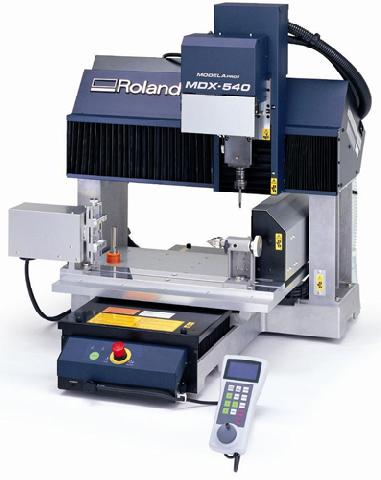

MDX-540 может поставляться в двух вариантах комплектации:
MDX-540 – стандартная модель с прецизионным шпинделем ZS-540TY
MDX-540А – модель с автоматической сменой инструмента ZAT-540
Функциональные возможности:
Выбор высокоскоростного или высокомоментного режима работы шпинделя с частотой вращения от 400 до 12.000 об/мин
Широкий спектр обрабатываемых материалов: дерево, пластик, цветные металлы, такие как алюминий, медь, латунь и другие.
Возможность установки поворотной оси и автоматической смены инструмента, что позволяет выполнять четырехосевую обработку в автоматическом режиме.
Сферы применения: ювелирное дело, сувенирное и рекламное производство, изготовления указателей и табличек, изготовление литейных форм, прототипы изделий, WEB-дизайнерская и художественная сфера, работа с компьютерной 3D-графикой.
Большая рабочая область 500(X) x 400(Y) x 155(Z) мм
Высокая точность и качество поверхности
Дополнительная установка поворотной оси
Выбор высокоскоростного или высокомоментного режима работы шпинделя с частотой вращения от 400 до 12.000 об/мин
Дополнительная установка автоматической смены инструмента на четыре инструмента
Простое в использовании программное обеспечение Roland SRP Player в комплекте
Возможность обрабатывать широкий спектр материалов от дерева и пластика, до таких цветных металлов, как алюминий, медь, латунь и т.д.
Доступная цена
|
Модель |
MDX-540 |
MDX-540S |
|
Обрабатываемые материалы |
пластики, дерево, цветные металлы |
|
|
Перемещения по осям X/Y/Z, мм |
X x Y x Z: 500 x 400 x 155 мм |
|
|
Расстояние от торца шпинделя до стола |
макс. 254 мм. |
|
|
Размер стола |
длинна x ширина: 550 x 420 мм |
|
|
Максимальный вес заготовки |
при ускорении 0.2g: 12 кг при ускорении 0.1g: 20 кг при ускорении 0.05g: 20 кг |
|
|
Двигатели по осям XY |
серводвигатели, 60Вт |
серводвигатели, 80Вт |
|
Подача |
макс. 7.5 м/мин (125 мм/сек) |
|
|
Ускорение |
0.2G, 0.1G, 0.05G |
|
|
Программное разрешение |
в режиме RML-1: 0.01 ммв режиме NC-code: 0.001 мм |
|
|
Механическое разрешение |
0.001 мм |
|
|
Точность позиционирования |
±0.1 мм / 300 мм, без нагрузки |
|
|
Повторяемость |
±0.05 мм, без нагрузки |
±0.02 мм, без нагрузки |
|
Возвращение в начальные точки (при вкл/выкл) |
±0.05 мм |
±0.02 мм |
|
Двигатель шпинделя |
безщеточный 400 Вт / 750 Вт (опц.) |
|
|
Частота вращения шпинделя |
400-12'000 об/мин; 400-3'000 об/мин для позиционирования и центрования; |
|
|
6.000-60.000 об/мин при установке высокоскор. шпинделя (опц.) |
||
|
Закрепление инструмента |
цанговое, макс. диаметр 10 мм |
|
|
Язык управления |
RML-1 и NC-code |
|
|
Интерфейс |
USB |
|
|
Энергопотребление |
AC 220-240 В / ±10%, 50/60 Гц |
|
|
Потребляемая мощность |
~700 Вт |
|
|
Уровень шума |
при перемещении (без резки): 65 дБ или менее, в режиме ожидания 40дБ или менее (в соответствии с ISO 7779) |
|
|
Габаритные размеры |
ширина x длина x высота: |
ширина x длина x высота: |
|
745 x 995 x 858 мм |
765 x 995 x 858 мм |
|
|
Вес |
102 кг |
|
|
Рабочая температура |
5-40°С |
|
|
Рабочая влажность |
35-80% (без конденсата) |
|
|
Аксессуары (комплектация) |
пульт управления, сетевой шнур, сенсор инструмента, шнур сенсора, гайка для цанги, ключ для цанги, ключ гаечный, шестигранники, RolandSoftwarePackage CD-ROM, SRP Player CD-ROM, руководства пользователя. |
|
|
Автоматическая смена инструмента ZAT-540 (опция) |
||
|
Количество инструментов |
4 |
|
|
Максимальная длина инструмента |
110 мм |
|
|
Максимальный диаметр инструмента |
10 мм |
|
|
Максимальная масса инструмента |
350 гр |
|
|
Тип инструментальных оправок |
JBS4002 15T |
|
|
Метод выбора инструмента |
прямой выбор, с фиксированным адресом |
|
|
Требуемое давление воздуха |
0,7-1,0 МПа (расход 50 л/мин или больше) |
|
|
Частота вращения шпинделя |
400-12000 об/мин; 400-3000 об/мин для позиционирования и центрования |
|
|
Вес |
6.8 кг (общий вес шпинделя, блока управления, магазина и т.п.) |
|
|
Аксессуары(комплектация) |
блок управления, инструментальный магазин, шпиндель, пневмоцилиндр, основание, сенсор Z-ноль, шайба, винты, шестигранники, стяжки, кабель, и руководство для пользователя |
|
|
Поворотная ось ZCL-540 (опция) |
||
|
Обрабатываемые материалы |
пластики, дерево, воск (не металлы) |
|
|
Максимальный угол поворота |
±21,474,836.47° (±59,652.3 оборотов) |
|
|
Допустимые размеры заготовки |
диаметр 90 мм, длина 371 мм. (в зависимости от инструмента и типа обработки область будет сокращаться) |
|
|
Толщина заготовки которая может быть закреплена в тисках |
15 - 100 мм |
|
|
Максимальный вес заготовки |
макс. 5 кг, макс. момент инерции: 0.02 кгм2, при использовании центровочного сверла: макс. 1.5 кг. |
|
|
Метод управления |
Одновременное управление 4 осями |
|
|
Подача |
макс. 20 об/мин |
|
|
Программное разрешение |
Режим RML-1: 0.1° режим NC-code: 0.01° |
|
|
Механическое разрешение |
0.002° |
|
|
Статическая точность |
люфт: 0.05°, эксцентриситет: 0.3 мм или менее |
|
|
Габаритные размеры |
длина x ширина x высота: 720 x 100 x 195 мм |
|
|
Вес |
6.5 кг |
|
|
Аксессуары(комплектация) |
привод оси, задняя бабка, основание, вращающийся центр, сенсор оси Y, сенсор оси Z, центрирующий штифт, винты, T-образные гайки, шестигранники, стяжки, руководство пользователя. |
|
