Описание и преимущества:

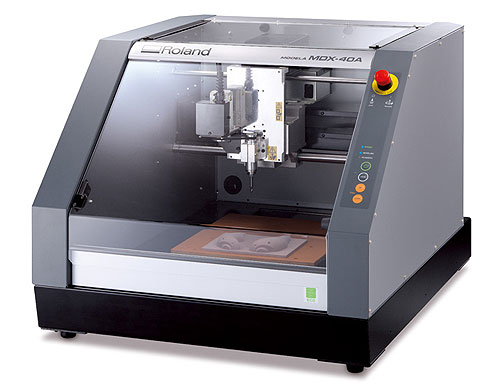

MDX-40A – это универсальная фрезерно-гравировальная машина, которая поддерживает установку как поворотной оси, так и 3D сканирующей головки. 3D сканер позволяет выполнять оцифровку трехмерных объектов, а поворотная ось их последующую четырехстороннюю и круговую обработку. MDX-40A - прекрасный инструмент для создания прототипов, моделей и готовых изделий из пластиков, воска, дерева и других материалов. Без использования поворотной оси позволяет выполнять гравировку штампов, клише, небольших литьевых и пресс-форм на таких цветных металлах, как латунь, магний, алюминий, медь и т.д. Благодаря удобному USB интерфейсу, автоматическому определению нулевой точки по оси Z и легкому в использовании программному обеспечению, MDX-40A подходит для начинающих пользователей.
Функциональные возможности:
Рабочая область идеальна для объемных заготовок: 305(X) x 305(Y) x 105(Z) мм
Возможность установки поворотной оси для четырехсторонней обработки
Максимальный размер заготовки: диаметр 120мм, длина 270мм
Перемещения при установленной поворотной оси: 271 (X) x 305 (Y) x 68 (Z) мм
Возможность установки сканирующей головки
Автоматическое определение начальных точек
Поддержка G-кодов
Механическое разрешение 0,002 мм
Программное разрешение 0,001мм
Шпиндель 15.000 об/мин с уменьшенной вибрацией и повышенным крутящим моментом
Программное обеспечение для 3-х и 4-х осевой обработки в комплекте
При открытии защитный кожух с автоотключением обеспечивает безопасность и уменьшает шум
Сферы применения: сувенирное и рекламное производство - гравировка сувенирной продукции, стоматологическое моделирование,ювелирное дело, изготовление литейных форм, прототипы изделий, WEB-дизайнерская и художественная сфера, работа с компьютерной 3D-графикой
Рабочая область идеальна для объемных заготовок: 305(X) x 305(Y) x 105(Z) мм
Возможность установки поворотной оси для четырехсторонней и круговой обработки
Перемещения при установленной поворотной оси: 271 (X) x 305 (Y) x 68 (Z) мм
Макс. размер устанавливаемой заготовки: диаметр 120мм, длина 270мм
Возможность установки сканирующей головки
Поддержка G-кодов
Программное разрешение 0,001мм
Механическое разрешение 0,002 мм
Шпиндель 15.000 об/мин с повышенным крутящим моментом и уменьшенной вибрацией
Автоматическое определение начальных точек
Программное обеспечение для трех и четырех-осевой обработки в комплекте
Защитный кожух с автоотключением при открытии обеспечивает безопасность и уменьшает шум
|
Автоматическая смена инструмента ZAT-540 (опция) |
|
|
Количество инструментов |
4 |
|
Максимальная длина инструмента |
110 мм |
|
Максимальный диаметр инструмента |
10 мм |
|
Максимальная масса инструмента |
350 гр |
|
Тип инструментальных оправок |
JBS4002 15T |
|
Метод выбора инструмента |
прямой выбор, с фиксированным адресом |
|
Требуемое давление воздуха |
0,7-1,0 МПа (расход 50 л/мин или больше) |
|
Частота вращения шпинделя |
400-12000 об/мин; 400-3000 об/мин для позиционирования и центрования |
|
Вес |
6.8 кг (общий вес шпинделя, блока управления, магазина и т.п.) |
|
Аксессуары(комплектация) |
блок управления, инструментальный магазин, шпиндель, пневмоцилиндр, основание, сенсор Z-ноль, шайба, винты, шестигранники, стяжки, кабель, и руководство для пользователя |
|
Поворотная ось ZCL-540 (опция) |
|
|
Обрабатываемые материалы |
пластики, дерево, воск (не металлы) |
|
Максимальный угол поворота |
±21,474,836.47° (±59,652.3 оборотов) |
|
Допустимые размеры заготовки |
диаметр 90 мм, длина 371 мм. (в зависимости от инструмента и типа обработки область будет сокращаться) |
|
Толщина заготовки которая может быть закреплена в тисках |
15 - 100 мм |
|
Максимальный вес заготовки |
макс. 5 кг, макс. момент инерции: 0.02 кгм2, при использовании центровочного сверла: макс. 1.5 кг. |
|
Метод управления |
Одновременное управление 4 осями |
|
Подача |
макс. 20 об/мин |
|
Программное разрешение |
Режим RML-1: 0.1° режим NC-code: 0.01° |
|
Механическое разрешение |
0.002° |
|
Статическая точность |
люфт: 0.05°, эксцентриситет: 0.3 мм или менее |
|
Габаритные размеры |
длина x ширина x высота: 720 x 100 x 195 мм |
|
Вес |
6.5 кг |
|
Аксессуары(комплектация) |
привод оси, задняя бабка, основание, вращающийся центр, сенсор оси Y, сенсор оси Z, центрирующий штифт, винты, T-образные гайки, шестигранники, стяжки, руководство пользователя. |
|
Макс. рабочая область |
305 (X) x 305 (Y) x 105 мм (Z) |
|
Размер стола |
305 (X) x 305 мм (Y) |
|
Расстояние от торца шпинделя до стола |
123 мм |
|
XYZ двигатели |
Шаговые двигатели |
|
Скорость подачи |
Оси XY: 0.1-50 мм/с, Ось Z: 0.1-30 мм/с |
|
Программное разрешение |
NC-code: 0.001 мм/шаг |
|
Механическое разрешение |
0.002 мм/шаг |
|
Двигатель шпинделя |
Беcщеточный двигатель постоянного тока 100 Вт |
|
Частота вращения шпинделя |
4’500 – 15’000 об/мин |
|
Крепление инструмента |
Зажимные цанги |
|
Интерфейс |
USB |
|
Энергопотребление |
AC 100 to 240 10%, 50/60 Гц, 2,1 А |
|
Вес |
66 кг |
|
Условия эксплуатации |
Температура: 5°-40°C, Влажность: от 35 до 80% (без конденсата) |
|
Габаритные размеры |
669 x 760 x 554 мм |
|
Уровень загрязнения окружающей среды |
2 (в соответствии с IEC 60664-1) |
|
Комплектация |
Сетевой шнур, USB-кабель, цанга (ZC-23-6), Z0 сенсор, шестигранная отвертка, гаечные ключи, RolandSoftwarePackage CD-ROM, SRP Player CD-ROM, руководство пользователя. |
|
Технические характеристики |
поворотной оси ZCL-40A (опционально) |
|
Максимальный угол поворота |
±99999,99 град |
|
Максимальный размер заготовки |
Заготовка должна укладываться в цилиндр: диаметром 120мм и длиной 270мм |
|
Максимально допустимая нагрузка |
1 кг (включая оснастку) |
|
Механическое разрешение |
0,005625 град/шаг |
|
Программное разрешение |
0,001 град. |
|
Частота вращения оси |
11.79 об/мин |
|
Габаритные размеры |
490 x 286 x 115 мм |
|
Комплектация |
Центровочный вал, центровочный штифт, центровочное сверло, задний центр, винты, заглушки, руководство пользователя. |
